معرفی انواع ترانسمیتر اختلاف فشار DP

این نوع ترانسمیتر دارای دو ورودی هستند که اختلا ف این دو فشار را نشان می دهند. از این ترانسمیتر فشار می توان برای تست های نشتی و یا اندازه گیری سطح مخازن و … مورد استفاده قرار می گیرد. اینها به دو شکل عرضه می شوند: پرشر ترانسمیتر روی خط Inline و ترانسمیتر اختلاف فشار اکسترنال

ترانسمیتر اختلاف فشار Inline

پرشر ترانسمیتر بصورت سری بر روی خصوط لوله نصب می شود و بر روی بدنه دو کلمه H , L حک شده است که نشانگر این اسن که H ورودی و L  خروجی است و اگر ترانمیتر اختلاف فشار شما Bipolar باشد یعنی هم فشار منفی و هم فشار مثبت را اندازه گیری می کند مهم نیست ورودی و خروجی کدام است ولی در مورد اندازه گیری ارتفاع سطح توسط پرشر ترانسمیتر اختلاف فشار باید این موضوع رعایت شود.



ترانسمیتر اکسترنال

که در رنج های خیلی کمتری عرضه می شود توسط دو لوله می توان فشار را به سنسور منتقل کنیم تا اختلاف آن اندازه گیری شود این نوع ترانسمیتر های فشار بیشتر برای محیط های آزمایشگاهی مانند اتاق های Clean Room  و یا تجهیزات کالیبراسیون مورد استفاده قرار می گیرند مانند کنترل کیفیت فن و یا تستس های نشتی

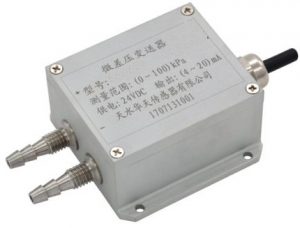

میکرو ترانسمیتر اختلاف فشار
میکرو ترانسمیتر اختلاف فشار

به دلیل نوع محفظه این نوع از توانسمیتر ها اکثرا اینها ضد انفجار هستند.

نکته دیگر این است که در بیشتر مواقع میزان اختلاف فشار با مقدار فشار تحملی اشتباه گرفته می شود. فرض بفرمایید می خواهید یک سیستم تست نشتی درست کنید و برای اینکار نیاز دارید اختلاف فشار درون مخزن مرجع را با مخزن زیر تست بسنجید که در هر مخزن ۱۰ بار فشار قرار دارد شما نیاز به ترانسمیتر فشار ۱۰ بار ندارید بلکه مقدار فشار تحملی باید ۱۰ بار باشد و اگر اختلاف این دو مخزن در بدتربن حالت تست شما ۲۰۰ میلی بار کاهش می یابد پی شما به یک ترانسمیتر اختلاف فشار ۲۰۰ میلی بار نیاز دارید.

۱۰-۱۰٫۲=۰٫۲bar

به دلیل اینکه فشار های کمی اندازه گیری می شود بیشتر بر حسب کیلو پاسکال مقادیر اعلام می شود.
